品牌: 其它(Other)
型號: Plastic track

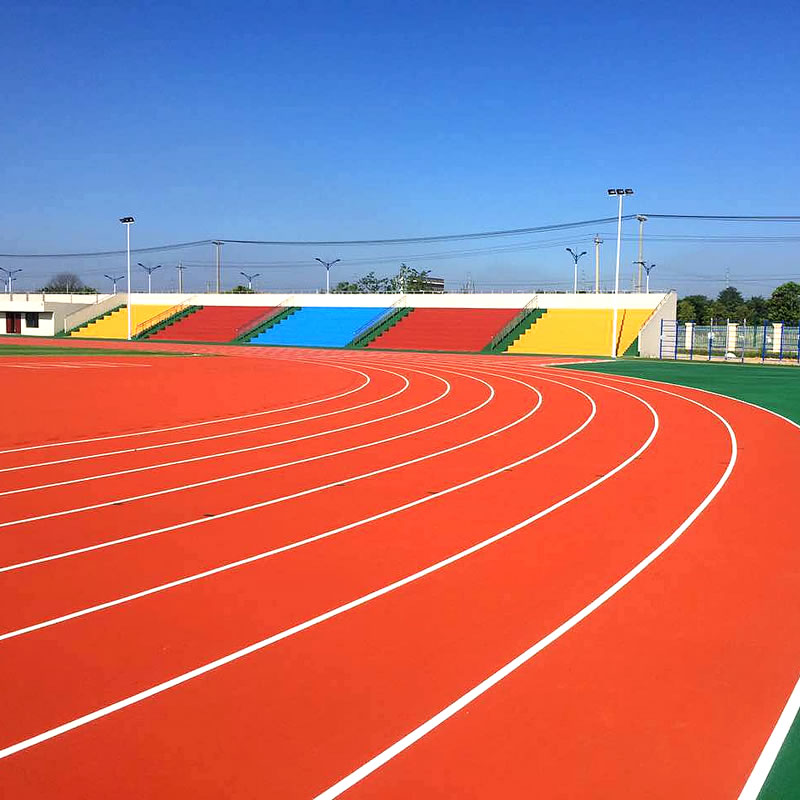

名稱: 塑膠跑道

顏色：鐵紅、草綠、天藍、米黃等(或根據用戶要求而定)

厚度：標準場地13mm(或根據用戶要求而定)

適用范圍：
各級各類學校及專業體育場．田徑場跑道、跳道，半圓區．輔助區的活動場地；非專業比賽用籃球場、羽毛球場排球場等球場；全民健身路徑、室內體育館訓練跑道、游樂場道路鋪等。

跑道特性：
1.全天候使用：任何季節及溫差，均能維持高水準的品質雨后更能立即使用，增加利用時間．提高場地使用率。
2.彈性：具有適度的彈性及反彈力．可減少體力的消耗．增進競賽成績。
3.沖擊力吸收：適度吸收腳部沖擊力．減少運動傷害，長期練習及比賽均適宜。
4.耐候性:不會因紫外線、臭癢、酸雨的污染而褪色、粉化或軟化．并能長期保持其鮮艷的色彩。
5.耐磨性：耐磨耗性小于2.5%．滿足各級學校長時間．高使用頻率的需要。
6.耐壓縮性：不會因?yàn)樘飶狡鞑牡闹貕憾鵁o法恢復彈性。
7.抗釘力：在受力最大使用最頻繁的百米起跑點，也不會受到釘鞋或起跑架破壞。
8.耐沖擊性：具有強韌的彈性層及緩沖層．可吸收強勁的沖擊，表面不會受損。
9.平坦性:施工時使用自流平材料，表面平坦，能符合特別平坦的比賽場地要求。
10.粘接性：特殊施工處理，粘接力強，可壓制水分上升，無起泡、剝離等現象。
11.安全性:可防止跌倒所發生的運動傷害。
12.經濟：維護方便、節省管理費用。
13.色彩：專用高彈性EPDM和Pu顆粒，表面顏色柔和．顆粒狀表層，防止刺眼光線的反射．美觀耐久．并可采用多色彩搭配。

塑膠跑道施工方案
1、地基層
　　(1)現場基礎資料：
　　(2)原地基改造挖土方：
　　整個場地進行定位、標高測量后，計算挖深土方面積及厚度，開始施工，此工序包括開挖土方、余土外運、整平埸地、夯實素土。
　　(3)平整、壓實場地：
　　壓路機輾壓噸重宜采用8-12t，方向沿縱向路中輾壓，行車速度25-30m/min，重疊輾壓平整堅實為止，一般輾壓5至8遍。
2、砌排水溝
　?。?）水溝土方開挖750mm，水溝地層平整達到坡度要求，人工夯實。
　?。?）100mm厚水泥石粉穩定層，50mm厚C15混凝土墊層，240厚紅磚M5水泥砂漿砌筑排水溝，溝內水泥砂漿抹面。
　?。?）水溝蓋板采用80mm厚砼預制構件，其上設有泄水孔。
3、碎石墊層
　　鋪設碎石墊層150mm厚。碎石三合土配比為1：3：6。
4、水泥石粉穩定層
　　100mm厚6%水泥石粉穩定層，壓實密度達到2.2kg/L，其厚度允許偏差5%，外觀、表面平整堅實，無沙窩，無松散。
5、瀝青混凝土層
　　（1）瀝青混凝土配比采用中間級配，保證一定的密實度，空隙率要求6-9％，細料不宜太多，保證熱穩定性較好。
　?。?）為避免妨礙瀝青層與塑膠面層的粘結能力，在輾壓時壓滾上不得涂刷柴油和其它重油。
　?。?）粗瀝青混凝土厚50mm，宜選用8-12T輾壓機，開行速度不大于30m/min，每次重疊壓寬度不應小于200mm。表面細瀝青混凝土厚度30mm，選用6-8T輾壓機。在任何情況下，此兩層都必須鋪設。
　?。?）當輾壓機輾壓時，要從低物一端向最高的部分進行，任何情況下都不能從中間起開始滾壓，用滾子壓時可使用壓路機的驅動輪，沿材料鋪設方向進行，滾壓后結合部分要漂亮，固著要完善，接著性要均勻，如有裂縫，蜂窩、脫皮等現象時應挖去，掃清，用熱瀝青混凝土修補，其鋪設壓實均應滿足質量要求，不得用瀝青作表面處理，接縫處需仔細壓實。
　?。?）瀝青基面完成后，要加固得完全平滑，不可用車轍，硬結，凹沉，龜裂或開口等，
　　用滾子壓時注意不要出現龜裂顴材料移動現象，如果表面上留有隆起或其他不壓實
　　的象征就應挖去或用其他方法消除，完成面用3m直尺檢查，不得超過2mm。
　　瀝青混凝土原材料要求：瀝青最好用當?shù)氐缆?0#瀝青(軟化點50℃)或60#乳化瀝青。
　　瀝青混凝土配合比：
　?、俅譃r青混凝土級配：砂石：石屑：粗砂：粉針=45：20：28：7
　　級配：
　　孔徑　35　30　25　15　10　5　2.5　0.6　0.075
　　通用量(%)100　70-100　60-95　38-70　20-55　5-35　2-24　2-13　2-8
　?、诩?xì)瀝青混凝土級配：石屑：粗砂：粉針=54：35：11
　　級配：
　　孔徑 15　5　2.6　1.2　0.6　0.3　0.15　0.075
　　通用量(%)95-100　65-75　40-55　32-47　23-38　14-20　8-15　6-12
　?、蹫r青用量：熱炒瀝青用油量4.5-4.8%乳化瀝青用油量8-10%。
　　細瀝青混凝土質量指標：R20強度>25kg/cm2 R50強度>25kg/cm2
　　熱穩定系數：k=R20/R50<3.5 體脹率<1% 體吸水率6-10%
6、加強涂層
　　在細瀝青混凝土基礎原表面涂刷一層(1.5mm)氯丁膠乳化瀝青水泥混凝土，其作用：
　　(1)填補平整細瀝青表層。
　　(2)提高瀝青混凝土表面的軟化點，防止日曬高溫下發生軟化現象。
　　(3)提高瀝青混凝土層同PU層的粘合力。
7、聚氨酯橡膠(PU)彈性層
　　(1)材料：塑膠跑道彈性體是由甲組、乙組及催化劑按配比組成，其甲組成分主要為日本三井公司出產的聚氨酯原料，乙組成分為硫化劑、進口色料及多種助劑混合而成，催化劑成分為萘酸鹽萘劑。
　　(2)施工工藝：
　　a.準備工作：
　?、贆z查設備：準備工具及檢查包裝的原料是否泄漏。
　?、诎丛吓?hào)作試驗，觀察實地鋪設情況。
　?、郯词┕ぞ€及厚度要求釘PVC管條。
　　b.鋪設：
　?、侔磁浞揭?，將各組份定量送到施工現場。
　?、跀嚢瑁簩⒏鹘M份按比例加入專用機械中充分?jǐn)嚢杈鶆蚝?，由專用設備將料倒入攤鋪區域內。
　?、塾娩X合金刮板將膠料刮平，并保證各部位厚度符合設計要求。
　?、苄捱叄河糜突业秾⑦叢拷涌p接好，把膠面漂著的膠粒壓下?！?
8、膠粒防滑層
　　(1)材料：高強度PU漿料，耐磨、耐曬、耐老化PU(EDPN)膠粒(3-7mm)
　　(2)施工工藝：
　　a.按配方要求，將PU漿各組份充分?jǐn)嚢杈鶆蚝笥蓪Ｓ脵C(jī)械將料攤鋪到指定區域。
　　b.用鋁合金刮板刮平(d=3mm±0.5mm)。
　　c.根據膠的熟化程度決定撒粒時間，以膠粒浸入膠面體積為自身體積的1/2-1/3為最好。撒粒必須均勻。熟化后回收未粘牢的膠粒。
9、耐曬、耐磨、防脫粒面膠層
　　(1)材料：防紫外線，耐曬、耐磨、耐水解，粘合力強，保色性強。
　　(2)施工工藝：
　　a.按配方要求將環保型彈性PU面漿各組份充分混合。
　　b.用專用機械將混合均勻的PU漿料滾涂于膠粒防滑層表面。
10、劃線部分
　　(1)材料：彈性丙烯酸聚氨酯畫線漆。
　　材料特點：耐磨，不變色，附著力強。
　　(2)用鑒定過的鋼尺經緯儀放設點位線各點位數據參照體育工藝的要求內控指標相對誤差為±0-±1/10000。
　　(3)按點位線及色別噴漆。
11、噴淋系統(附：噴淋系統平面圖)
　　噴淋系統設備采用雨鳥F4自動升降噴頭(360度)和鍍鋅水管網絡。
12、排水系統（附：排水系統剖面圖）
